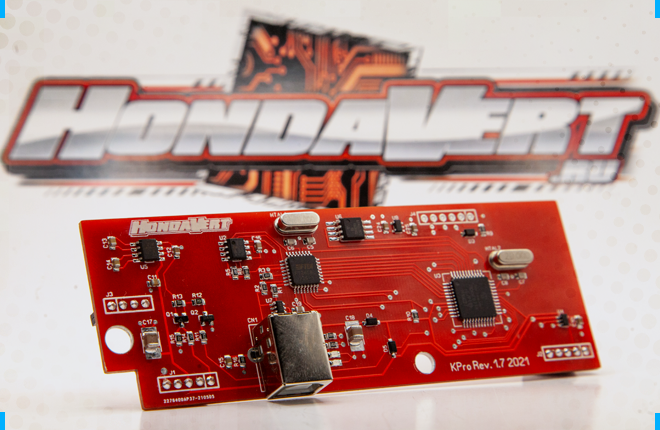

HondaВёрт KPro Плата расширения для установки в штатный блок управления двигателем Honda Civic, Acura RSX, Honda S2000. Значительно расширяет возможности заводского блока управления.
Datalog, RealTime Programming, Launch control, Boost control, Nitrous control и многое другое. Полностью сохраняет все штатные системы автомобиля. ABS, Климат контроль и др.

Кому подойдет?

  • Acura RSX/ Honda Integra
  • 2002-2004 RSX (Type S) (PRB ECU)
  • 2002-2004 RSX (Base 5 speed) (PND ECU)
  • 2001-2006 DC5 Integra Type R (PRC ECU)
  • 2005-2006 RSX (Type S)
  • Honda Civic
  • 2001-2005 Civic (DX, LX, HX & EX with D17 ТОЛЬКО МКПП)
  • 2002-2005 Civic Si (PNF ECU)
  • 2003-2004 Civic Type R (PRD ECU)
  • 2002-2005 Civic Type R (PRA ECU)
  • Honda S2000
  • 2000-2005 S2000 (требует замены некоторых датчиков)

Поддерживаемое программное обеспечение

  • Hondata KManager

Все версии HondaВёрт KPro совместимы с KManager 4.2.3. Кроме того современные платы версии 1.6 и новее совместимы с KManager 4.4.4.

При использовании не одобренных версий KManager в случае повреждения платы Вам придется отсылать плату в ремонт. Удаленное восстановление невозможно.

Under construction


Для установки нам понадобится:

  • Паяльник
  • Плата HondaВёрт KPro
  • Комплект для впайки (поставляется в комплекте)
Открываем крышку и внимательно изучаем содержимое. Мозг внутри должен выглядеть аналогично картинке ниже.
Изменения для установки платы затронут следующие пять компонентов на плате мозга:
CN2, CN3, J270, J250, R243
Находим резистор R243 с маркировкой «0». Выпаиваем его и впаиваем резистор из установочного комплекта
Находим место под перемычку J250. Делаем перемычку каплей припоя. В некоторых мозгах она запаяна с завода.
Впаиваем контакт на место J270
Распаиваем разъем CN2 пинами из установочного комплекта.
Распаиваем разъем CN3 пинами из установочного комплекта.
Делаем проводом две перемычки между впаянными контактами CN3 и
«отверстиями» в плате, как показано на рисунке ниже
Делаем проводом перемычку между контактом CN2 и «отверстием» в плате, как показано на рисунке ниже.
Делаем проводом еще две перемычки между впаянными контактами CN2 и «отверстиями» в плате, как показано на рисунке ниже
Проверяем себя: Всего мы сделали пять перемычек.
Прорезаем отверстие в корпусе для USB разъема.
Устанавливаем плату мозга обратно в корпус. Не закручиваем два помеченных винта, они будут заменены на длинные из установочного комплекта.
Устанавливаем HondaВёрт KPro, используя два длинных винта из установочного комплекта

При первом подключении не забываем выполнить ERASE ECU (Clean protection) из меню ONLINE программы KManager


Для индикации режимов работы на плате правее USB разъема расположены два светодиода. D1 КРАСНЫЙ и D2 СИНИЙ
D1D2Значение режима работы
OffOnKManager не запущен и не подключен к плате
-Включено зажигание и отключен USB кабель от ПК
-Выключено зажигание и подключен USB кабель к ПК
МерцаетOnKManager подключен к плате. (Программирование и даталог не
активны)
МоргаетOnKManager читает даталог из ЭБУ
OnOnKManager программирует ЭБУ
OnМоргаетНеисправность платы KPro
OffOffПри включенном зажигании. Неверная распайка ЭБУ или
неисправность с ЭБУ

PRA и PRB имеют разные схемы подключения датчиков кислорода. Для широкополосного PRB сенсора необходимо более «аккуратное» импульсное регулирование подогрева, в то время как для узкополосного PRA достаточно стандартной схемы подогрева. В случае некорректного подключения Вы можете повредить Ваш ЭБУ и сенсор. Внимательно проверяйте тип Вашего ЭБУ и схему подключения датчика кислорода.

Схема подключения узкополосного PRA сенсора
Схема подключения широкополосного PRB сенсора

Для переделки проводки автомобиля узкополосного PRA в широкополосный PRB Вам необходимо произвести следующие модификации.
-Отсоединить «массу» сенсора от E4 (SG3) и присоединить ее к A16 (AFS-)
-Отсоединить «+12В» обогрева сенсора от зажигания и присоединить ее к A22 (AFSHTC+)
-Добавить реле контроля обогрева.
-Соединить реле с выходом E8 (AFSHTCR)
-Соединить реле с выходом A22 (AFSHTC+)

Under construction

Under construction


Если у Вас возникли проблемы со скачиванием — отключите Антивирус и Windows Defender на время скачивания и установки программ.

ПАРОЛЬ ДЛЯ РАСПАКОВКИ АРХИВОВ: 1234
