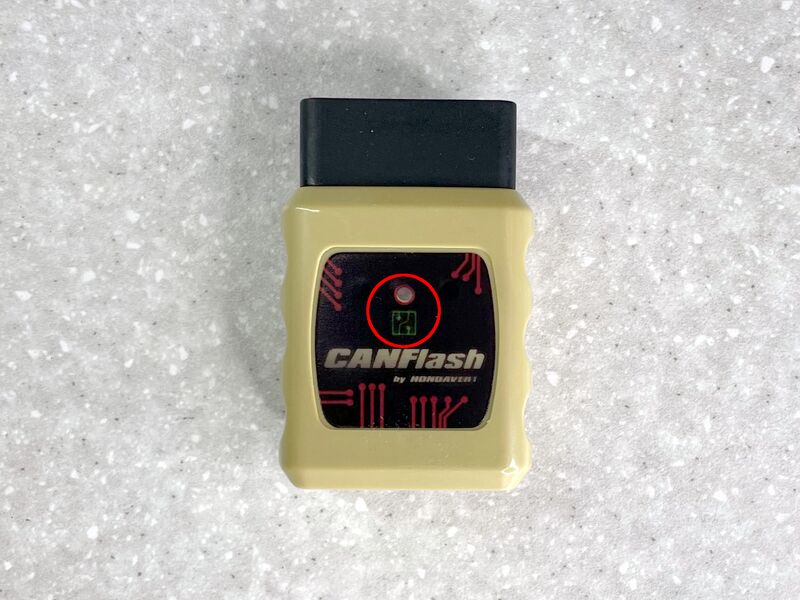

Светодиодная индикация CANFlash rev.1.2
| Цвет | Тип | Обозначение |
|---|---|---|
| Желтый | Горит | Нет соединения с ЭБУ. CANFlash Привязан к ЭБУ. |
| Сиреневый | Горит | Нет соединения с ЭБУ. CANFlash Не привязан к ЭБУ. |
| Сиреневый | Моргает | Связь с ЭБУ. CANFlash Не привязан к ЭБУ. |
| Красный | Моргает | Связь с ЭБУ. Прошивка или Логгинг. |
| Желто/Зеленый | Горит | Стирание Flash памяти ЭБУ. |
| Желто/Зеленый | Моргает | По окончании прошивки ЭБУ. Ожидается Выключение Зажигания. (Ign. Key Off) |
| Светло Зеленый | Горит | ЭБУ находится в Режиме Восстановления (Recovery Mode) |
| Светло Зеленый | Моргает | По окончании прошивки ЭБУ. Ожидается Включение Зажигания. (Ign. Key On) |
| Белый | Моргает | Набортовый даталог (идет запись или чтение) |
| Синий | Горит | Обновление/Восстановление прошивки Устройства. |
| Зеленый | Горит | Нет соединения с SD Картой. |

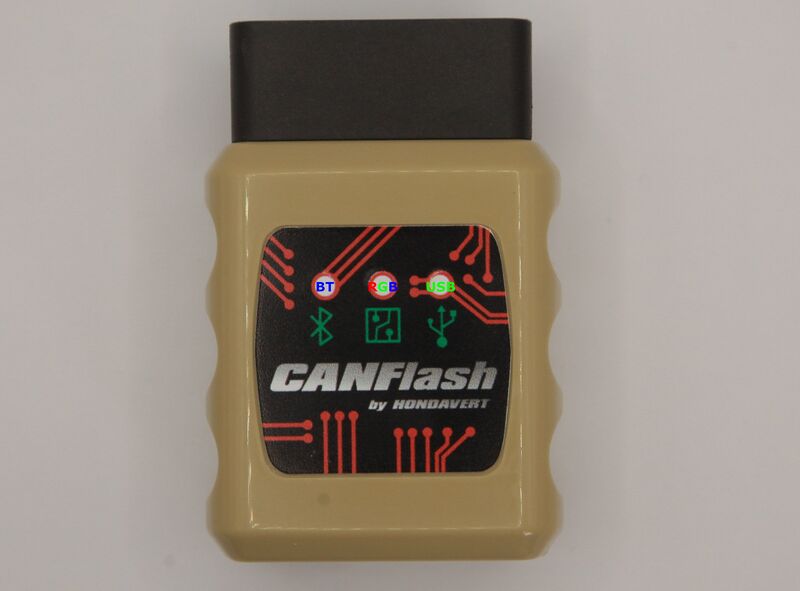

Светодиодная индикация CANFlash rev.1.0
| Цвет | тип | Обозначение |
|---|---|---|
| Желтый | Горит | Нет соединения с ЭБУ. CANFlash Привязан к ЭБУ. |
| Сине/Зеленый | Горит | Нет соединения с ЭБУ. CANFlash Не Привязан к ЭБУ. |
| Сине/Зеленый | Моргает | Связь с ЭБУ. CANFlash Не привязан к ЭБУ. |
| Зеленый | Моргает | Связь с ЭБУ. Прошивка или Логгинг. |
| Оранжевый | Горит | Стирание Flash памяти ЭБУ. |
| Оранжевый | Моргает | По окончании прошивки ЭБУ. Ожидается Выключение Зажигания. (Ign. Key Off) |
| Темно Оранжевый | Горит | ЭБУ находится в Режиме Восстановления. (Recovery Mode) |
| Темно Оранжевый | Моргает | По окончании прошивки ЭБУ. Ожидается Включение Зажигания. (Ign. Key On) |
| Белый | Моргает | Набортовый даталог (идет запись или чтение) |
| Синий | Горит | Обновление/Восстановление прошивки Устройства. |
| Красный | Горит | Нет соединения с SD Картой. |
